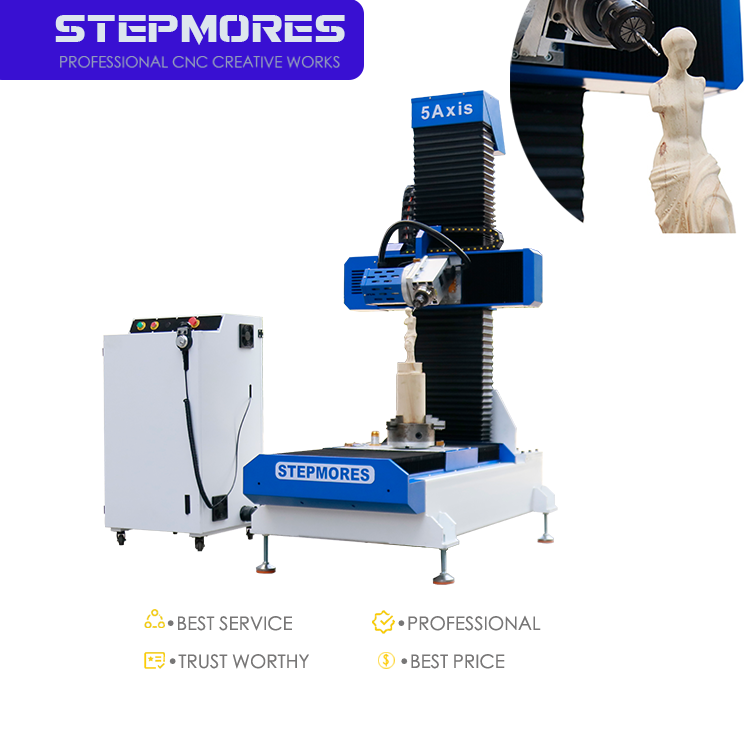

Πώς ένας 5-άξονας CNC ρούτερ επεκτείνει τις δυνατότητες κατασκευής για περίπλοκα 3D σχέδια

Το Πρόβλημα της Μη Προσπελάσιμης Γεωμετρίας

Πριν από μερικά χρόνια, ένας ιδιοκτήτης εργαστηρίου πρωτοτύπων στη Μεσοδύση αντιμετώπιζε ένα επαναλαμβανόμενο εφιάλτη. Η ομάδα του αφιέρωνε ημέρες στη μηχανική κατασκευή περίπλοκων καλουπιών για έναν πελάτη, μόνο και μόνο για να διαπιστώσει ότι μια βαθιά κοιλότητα ή μια υποκοπή απαιτούσε δεύτερη ρύθμιση. Η επανατοποθέτηση εισήγαγε μικροσκοπικά λάθη, και κάθε διόρθωση απαιτούσε ώρες. Ο πελάτης έγινε όλο και πιο ανήσυχος λόγω των χρόνων παράδοσης και των ασυνεπειών. Το εργαστήριο είχε φτάσει σε ένα τέλος με τις μηχανές 3-άξονα. Στη συνέχεια, ο ιδιοκτήτης επένδυσε σε έναν CNC ρούτερ 5-άξονα. Εντός λίγων εβδομάδων, τα ίδια περίπλοκα καλούπια παρήγονταν από τη μηχανή σε μία μόνο ρύθμιση, με τέλεια στοίχιση και λεία επιφάνεια που απαιτούσε σχεδόν καθόλου εργασία με το χέρι. Η φήμη του εργαστηρίου για ποιοτική εργασία αυξήθηκε, και ο ιδιοκτήτης άρχισε να υποβάλλει προσφορές για εργασίες που προηγουμένως θα απέρριπτε ως αδύνατες. Αυτή είναι η δύναμη του πέμπτου άξονα.

Πώς διαφέρει ένας CNC ρούτερ 5-άξονα από έναν 3-άξονα

Ένας CNC δρομολογητής τριών αξόνων κινείται κατά μήκος τριών γραμμικών αξόνων: X (αριστερά-δεξιά), Y (μπροστά-πίσω) και Z (πάνω-κάτω). Αυτή η διάταξη λειτουργεί καλά για επίπεδες πλάκες, σήμανση και απλά προφίλ 2,5D. Ωστόσο, όταν ένα εξάρτημα έχει προεξοχές, βαθιές υποδοχές ή ελεύθερα σχήματα, η προσέγγιση τριών αξόνων αντιμετωπίζει σοβαρούς περιορισμούς. Το εργαλείο συχνά δεν μπορεί να φτάσει στην απαιτούμενη περιοχή χωρίς να συγκρουστεί με το εξάρτημα ή την τοποθέτηση. Ακόμη και αν μπορεί, το σημείο επαφής της ακριβούς άκρης του εργαλείου αλλάζει, αφήνοντας μια επιφάνεια με σχήμα κοχύλιου που απαιτεί εκτεταμένη επεξεργασία με το χέρι. Μια μηχανή πέντε αξόνων επιλύει αυτό το πρόβλημα προσθέτοντας δύο περιστροφικούς άξονες, συνήθως ένα κεφάλι άξονα που κλίνει ή ένα περιστρεφόμενο τραπέζι. Αυτές οι επιπλέον κινήσεις επιτρέπουν στο εργαλείο να πλησιάσει το εξάρτημα από σχεδόν οποιαδήποτε γωνία. Η κοπτική ακρίβεια μπορεί να παραμείνει τέλεια κάθετη στην επιφάνεια εργασίας, διατηρώντας σταθερή επαφή και παράγοντας πολύ λείοτερη επιφάνεια. Για πολύπλοκη κατασκευή περιγραμμάτων και μηχανική επεξεργασία υποκοπής, η τεχνολογία πέντε αξόνων ξεχωρίζει εκεί όπου οι μηχανές τριών αξόνων αντιμετωπίζουν δυσκολίες.

Το πλεονέκτημα της μοναδικής ρύθμισης

Το πιο άμεσο πλεονέκτημα της κατεργασίας 5 αξόνων είναι η εξάλειψη πολλαπλών ρυθμίσεων. Ένα εξάρτημα που θα απαιτούσε τέσσερις ή πέντε ξεχωριστές εργασίες στερέωσης σε μια μηχανή 3 αξόνων μπορεί να κατεργαστεί σε μία μόνο ρύθμιση σε μια μηχανή 5 αξόνων. Αυτή η προσέγγιση με μία ρύθμιση επιτυγχάνει τρία πράγματα: μειώνει δραματικά τον ανθρώπινο παράγοντα και τον χρόνο, εξαλείφει τα σωρευτικά σφάλματα από κάθε επανατοποθέτηση και βελτιώνει τη συνολική ποιότητα, επειδή τα αναφορικά σημεία του εξαρτήματος δεν αλλάζουν ποτέ. Ο όρος της βιομηχανίας γι’ αυτό είναι «τοποθέτησε το και ξέχασέ το». Ο χειριστής τοποθετεί το εξάρτημα στο τραπέζι, το στερεώνει μία φορά και η μηχανή αναλαμβάνει τα υπόλοιπα. Σε ένα παράδειγμα, ένα εργαστήριο που κατεργαζόταν πολύπλοκους εκκεντροφόρους για θαλάσσιες εφαρμογές μείωσε το συνολικό χρόνο κατεργασίας κατά περισσότερο από 40 % απλώς μεταβαίνοντας από μια στρατηγική θέσης 3+2 σε πλήρη ταυτόχρονη κατεργασία περιγράμματος 5 αξόνων. Η βελτιωμένη επιφανειακή απόδοση εξάλειψε επίσης ένα βήμα λείανσης.

Κατανόηση των διαμορφώσεων 5 αξόνων: Ταυτόχρονη κατεργασία έναντι 3+2

Είναι χρήσιμο να διακρίνουμε δύο διαφορετικούς τρόπους χρήσης της δυνατότητας 5 αξόνων. Στην κατεργασία 3+2, οι περιστροφικοί άξονες χρησιμοποιούνται για να τοποθετήσουν το εργαλείο σε σταθερή γωνία, και στη συνέχεια το κομμάτι κατεργάζεται με τυπικές κινήσεις 3 αξόνων. Αυτή η μέθοδος είναι απλούστερη στον προγραμματισμό και συχνά επαρκής για κομμάτια με πολλές επίπεδες επιφάνειες ή γωνιακά χαρακτηριστικά. Στην πλήρη ταυτόχρονη κατεργασία 5 αξόνων, και οι πέντε άξονες κινούνται ταυτόχρονα κατά τη διάρκεια της διαδικασίας κοπής. Αυτό είναι απαραίτητο για πολύπλοκες ελεύθερες επιφάνειες, όπως πτερύγια τουρμπίνας ή κοιλότητες καλουπιών με καμπύλες τοιχώματα. Η επιλογή μεταξύ των δύο προσεγγίσεων εξαρτάται από την πολυπλοκότητα των κομματιών. Ένα εργαστήριο που παράγει κυρίως δομικές βάσεις με γωνιακές οπές μπορεί να βρει επαρκή την κατεργασία 3+2. Ένα εργαστήριο που ειδικεύεται σε σκουλπτουρικά πρωτότυπα ή αεροδιαστημικά εξαρτήματα θα χρειαστεί πραγματική ταυτόχρονη δυνατότητα 5 αξόνων.

Εφαρμογές που απαιτούν τεχνολογία 5 αξόνων

Η ικανότητα παραγωγής πολύπλοκων τρισδιάστατων σχημάτων καθιστά τους εργαλειομηχανές με 5 άξονες πολύτιμους σε μια ευρεία γκάμα βιομηχανιών. Στην αεροδιαστημική βιομηχανία, επεξεργάζονται δομικά εξαρτήματα, πτερύγια πτερυγίων και πτερύγια στροβίλων από αλουμίνιο και σύνθετα υλικά. Στην αυτοκινητοβιομηχανία, παράγουν πρωτότυπα εξαρτήματα, καλούπια εσωτερικής διακόσμησης και ακόμη και ολόκληρες μορφές ταμπλό. Στη ναυπηγική, χρησιμοποιούνται για την επεξεργασία μεγάλων μακέτων και καλουπιών για ακροπόδια σκαφών και προσαρμοστικά εσωτερικά για γιότες. Στην ξυλουργική, δημιουργούν καμπύλες σκάλες, γλυπτικά έπιπλα και εντυπωσιακές αρχιτεκτονικές λεπτομέρειες. Πολλοί εργαλειομηχανές με 5 άξονες μπορούν επίσης να επεξεργαστούν ένα ευρύ φάσμα υλικών, από σκληρά ξύλα μέχρι μηχανικά πλαστικά, αφρούς και μη σιδηρούχα μέταλλα. Για εργαστήρια που αναλαμβάνουν πολύπλοκες προσαρμοστικές εργασίες, η δυνατότητα λειτουργίας με 5 άξονες είναι ο κλειδί για να ξεχωρίσουν σε ένα υπερσυμπλεγμένο περιβάλλον αγοράς.

Τι προσφέρει η επένδυση

Η προσθήκη ενός 5-άξονα CNC router αποτελεί σημαντική κεφαλαιακή απόφαση, αλλά η απόδοση προέρχεται από πολλαπλές περιοχές. Ο μειωμένος χρόνος ρύθμισης και το χαμηλότερο κόστος εργασίας είναι τα πιο προφανή οφέλη. Η βελτιωμένη ακρίβεια και η επιφανειακή επεξεργασία μειώνουν ή εξαλείφουν την ανάγκη δευτερεύουσας επεξεργασίας. Η δυνατότητα ανάληψης πιο περίπλοκων εργασιών ανοίγει νέες ευκαιρίες αγοράς και επιτρέπει στο εργαστήριο να επιβάλλει υψηλότερα περιθώρια. Όταν ένα εργαστήριο μπορεί να παράγει εξαρτήματα που οι ανταγωνιστές του δεν μπορούν, η δύναμη διαπραγμάτευσης τιμών μετατοπίζεται. Ένας προμηθευτής της ναυτιλιακής βιομηχανίας ανέφερε ότι η εγκατάσταση 5-άξονα δυνατότητας εντός των εγκαταστάσεών του μείωσε το κόστος παραγωγής περίπλοκων καλουπιών για το κύτος κατά περισσότερο από 30% και υποδίπλασε τους χρόνους παράδοσης, επιτρέποντάς του να κερδίσει ένα σημαντικό συμβόλαιο που προηγουμένως ήταν εκτός εμβέλειας. Οι μηχανές είναι επίσης πιο αποτελεσματικές όσον αφορά τη χρήση υλικού, καθώς τα περίπλοκα εξαρτήματα μπορούν να τοποθετηθούν με μεγαλύτερη αποτελεσματικότητα.

Επιλογή ενός αξιόπιστου κατασκευαστή 5-άξονα CNC router

Η απόδοση ενός 5-άξονα CNC ρούτερ εξαρτάται σε μεγάλο βαθμό από την ποιότητα της κατασκευής του και του συστήματος ελέγχου κίνησης. Ένα μηχάνημα με ελαφρύ πλαίσιο θα παραμορφωθεί υπό τις δυνάμεις κοπής, καταστρέφοντας την ακρίβεια. Ανακριβείς γραμμικοί οδηγοί θα αφήσουν ορατά σημάδια εργαλείου. Ένα κακώς ρυθμισμένο σερβοσύστημα μπορεί να προκαλέσει ταλάντωση. Εδώ είναι που η εμπειρία του κατασκευαστή αποκτά κρίσιμη σημασία. Η STMCNC σχεδιάζει και κατασκευάζει CNC ρούτερ εδώ και περισσότερα από δεκαπέντε χρόνια, προμηθεύοντας μηχανήματα σε εργαστήρια σε περισσότερες από εξήντα χώρες. Τα 5-άξονα ρούτερ της διαθέτουν βαρέα συγκολλημένα πλαίσια από χάλυβα για μεγαλύτερη σκληρότητα, γραμμικούς οδηγούς υψηλής ακρίβειας από αξιόπιστους προμηθευτές και ανθεκτικά σερβοκινητήρια συστήματα για ακριβή και ομαλή κίνηση. Προσφέρουν επίσης ευέλικτες επιλογές διαμόρφωσης για να καλύψουν διαφορετικές ανάγκες παραγωγής, από την κατεργασία μεγάλων μορφών για ναυτικές εφαρμογές μέχρι ακριβείς αεροδιαστημικές συστατικές. Με αφιερωμένο τμήμα έρευνας και ανάπτυξης και αυστηρές διαδικασίες ελέγχου ποιότητας, η STMCNC διασφαλίζει ότι κάθε μηχάνημα κατασκευάζεται για συνεπή και αξιόπιστη απόδοση. Για ένα εργαστήριο που επιθυμεί να επεκτείνει τις δυνατότητές του στην κατασκευή και να ανταγωνιστεί σε περίπλοκες αγορές 3D, η επιλογή ενός συνεργάτη με αποδεδειγμένη μηχανική εμπειρία και παγκόσμιο δίκτυο υποστήριξης είναι απαραίτητη για να μετατραπεί μια σημαντική επένδυση σε μια διαρκή ανταγωνιστική πλεονεκτήμα.
